een
machientje uit 1900
Sinds kort ben
ik in het bezit gekomen van een stoommachientje, (jaren 1900), niet helemaal
compleet maar dat geeft niet.
Het is nu mijn bedoeling om het compleet en af te maken, in de stijl van toen
rond de jaren 1900.
Het is geen model naar een toen bestaande machine, het was de bedoeling van de
maker om het te gaan gebruiken.
Maar het is nooit afgekomen zo ver als ik weet. Verder is het in zijn familie,
door zijn zoon bewaard gebleven.
Het cilindertje kwam van Werkspoor of Stork, ook de ander gietstukken kwamen
daar vandaan.
Veel meer weet ik niet van deze hobbyist, wel weet ik dat hij werkte bij
Werkspoor en Stork. |
|
 |

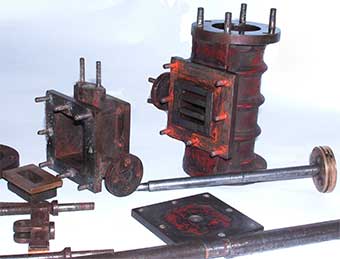

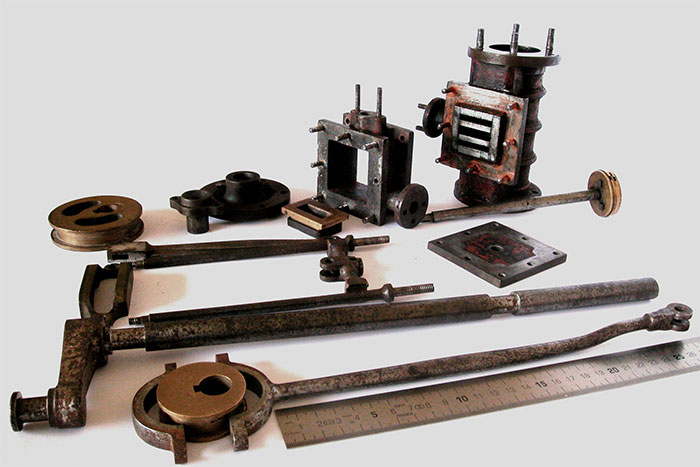

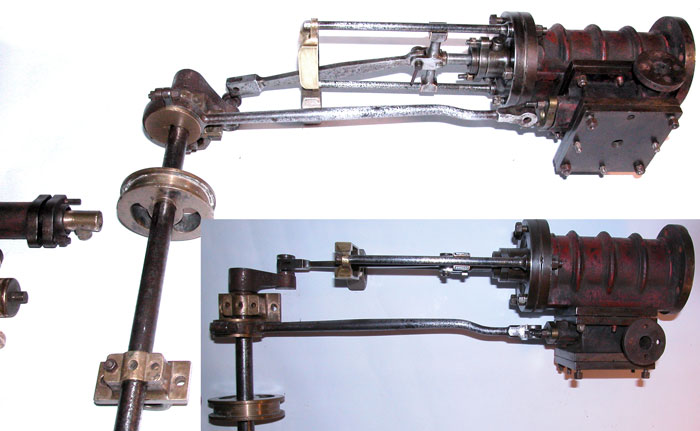

Een kleine
incomplete machine uit 1900. Het bestaat uit een gegoten cilinder van gietijzer
afkomstig van machine fabriek Stork Werkspoor, met een daarbij horende zuiger en
1 zuigerveer van brons.
In de cilinder zijn de
stoomtoevoer porten meegegoten.
De bakschuif kast is ook van
gietijzer en ook gegoten.
De bakschuif is van brons met
daar omheen een vierkant raam van staal, waaraan de excentriekstang wordt
bevestigd. Deze stang ontbreekt, dus ik moet daar nog een passende stang voor
maken.
De cilinder is 150mm lang en
heeft een binnendiameter van +/- 45mm.
De afstand die de zuiger aflegt
is 110mm.
De 2 lagerdelen voor om de kruk
en de daarbij horende lagerblok houder mist ook, maar voor deze wordt ook een
passend deel gemaakt. |
 |

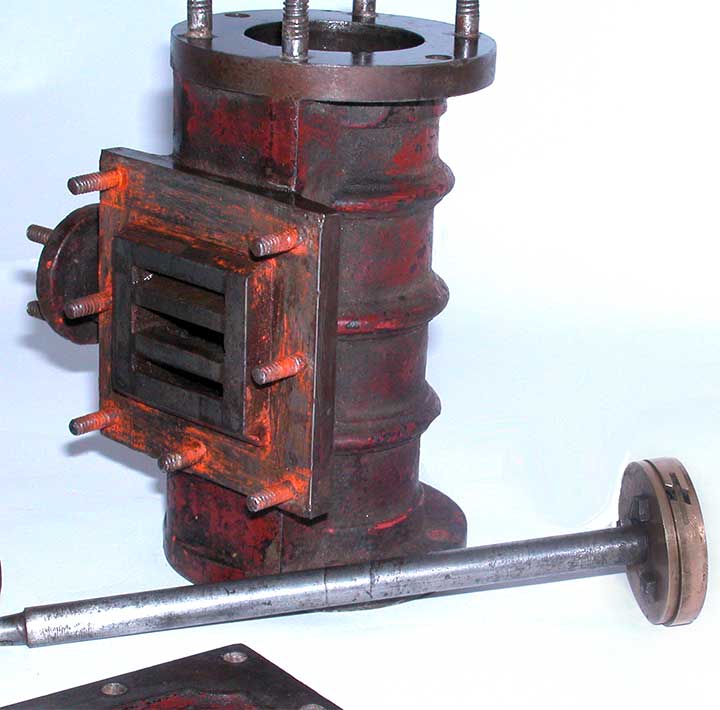

spiegel aan de cilinder is goed te zien hoe de kanalen er in
lopen (onder) |
 |
 |
 |
 |
|

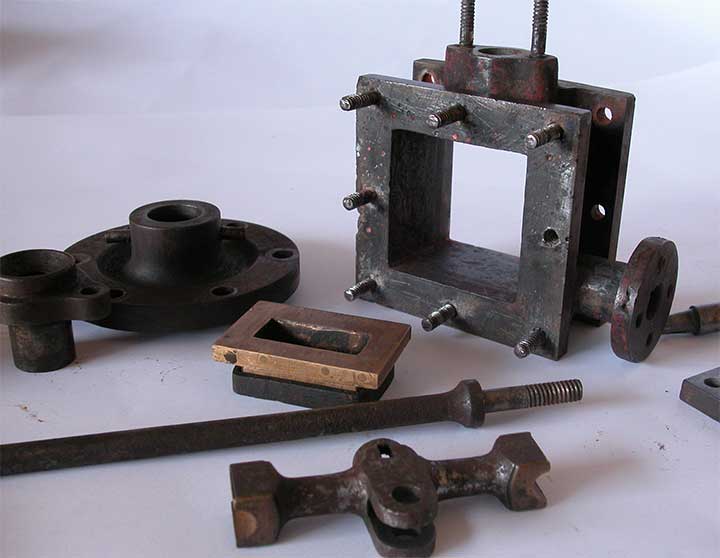

Op de
voorgrond een kruiskop van staal, met aan beide uiteinden een halfrond bronzen
lagerschaal.
De lijbanen, 1 zie je in het midden van de foto van rond staf met aan het einde
een tapend schroefdraad dat aan de cilinder wordt gemonteerd. |
|
 |

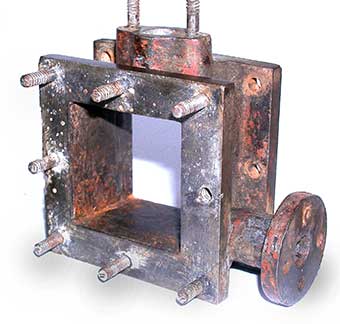

de schuifkast, de draadeinden zijn ook
niet kompleet en ze zijn natuurlijk met Engels draad. |
 |
 |
 |
 |

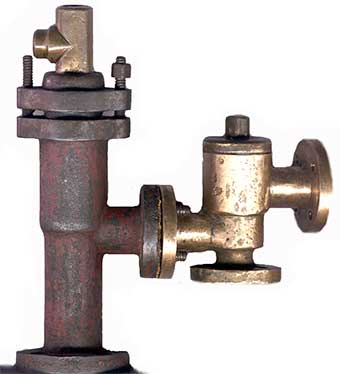

Voeding
pompje(plungerpomp) met kleppenkast boven |
|
 |

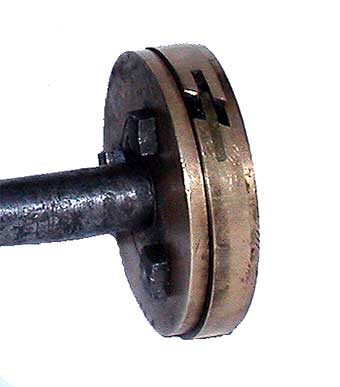

De
zuigerveer is vrij stevig uitgevoerd en veert goed.
Let op het schuinslot met nog een extra borging van de zuigerveer.
Dit slot, zorgt er voor dat de stoomdruk goed wordt tegenhouden zo dat
er weinig lek zal zijn.
|
 |
 |
 |
 |

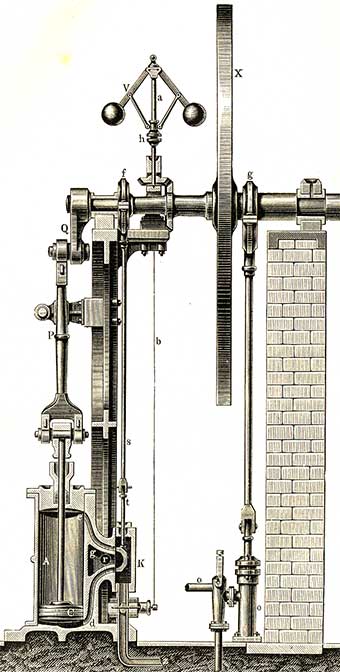

Dan denk ik dat het net
zo constructie moet worden, zo als op de twee platen hier boven.
( platen komen uit het boek de gids voor machinisten)
|
|

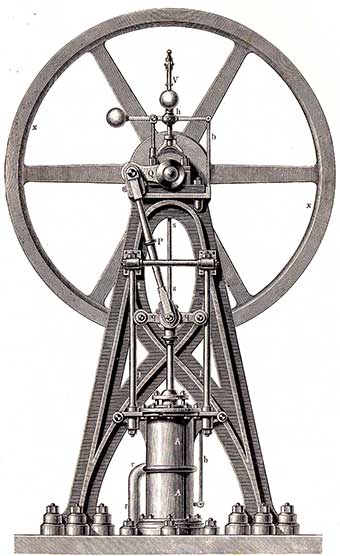

Boven 2
platen, ik denk dat de maker de bedoeling had om het machientje met de
cilinder naar beneden te plaatsen op een plaat of voetstuk, en de lagers met
krukas op staanders boven.
Heel zeker
weet ik het niet het kan altijd ook op een ander manier met aanpassing.
|
|

|
